高速工具钢及硬质合金-高速钢_工具钢_CPM10V_日本不二越高速钢_美国熔炉斯伯CPM粉末工具钢_硬质合金(钨钢)-东莞市弘超模具科技有限公司
>主页 > 新闻动态 >

新闻动态

高速钢中铌作用?(1)

时间:2012-04-11 21:37 | 来源:弘超特殊钢 | 作者:技术中心 | 点击:

高速钢中铌作用?(1)

铌是高速钢中的一种很有用的、有效的添加物,我们形成这一认识已经有一段时间了。在相当长的一段时间内,铌的价格昂贵;在几乎半个世纪以来,高速钢的开发以经验为主,发展适度均衡的特性,这些阻碍了铌在高速钢中的应用。直到70年代中期,人们才开始加强对铌在高速钢中的使用的研究。在高速钢M2中,铌取代了部分或全部的钒。在这些研究中,铸态组织显示,除了存在通常的M2C-共晶体以外,还有含铌的、混合的碳化物共晶体,或者铌含量增加时出现了M6C共晶体。铌量更高时,还会发现一次NbC。铌的加入使基体中碳出现不足。现存的文献至今没有提到要增加含碳量来补偿碳的不足。成分为6%W,5%Mo,4%Cr,1%V,1%Nb和0.9%C的钢中得出了最好的结果。这就是说,HS 6-5-2中,一半的钒被铌所替换。参考文献(6,7)提到这样一个实质性的事实:钒被铌完全替换时,不会产生充足的二次强化;铌钢可在更高的温度下奥氏体化。钒钢比铌钢硬度值更高。所以,很有可能钒是二次强化的一个基本元素,所以不应该被全部替换。
在这一时期其它论文谈到碳化物-形成元素钼和钨被足够量的铌所替换的M2高速钢。无论如何,必须声明的是,人们对铌这一复杂作用的研究还未详尽。
正如已经指出的,铌加入量更高时必须重新考虑碳的含量,以保证足够的基体饱和度和二次强化。在成分为2%W,5%Mo,4%Cr,1%V和4%Nb的钢中,若碳从0.82%增加至1%,则会引起相当高的二次强化值。在巴西(Acos Villares),人们已经生产出成分为1.3%C,4.25%Cr,4.5%Mo,8%W,2.7%V和10%Co的高速工具钢(85,86),由此,含碳量被调整,钒也部分地被铌所替换。所以,也就是说,在T42(S 10-4-3-10)钢种中,3%V被替换成2.2%Nb+0.5%V。这一结果也更好。钢VILLARES VK-10N稳定生产超过十年。
关于铌和碳对于牌号HS 6-5-2高速钢的微观组织、以及工具寿命的影响,人们也做了研究,目的是比较常规高速钢—类型M2与那些一半钒被铌所替换的钢。做了三种不同含碳量的钢种的比较。钢的成分在表Ⅵ中列出。该表也给出了全部形成碳化物所需的碳量。

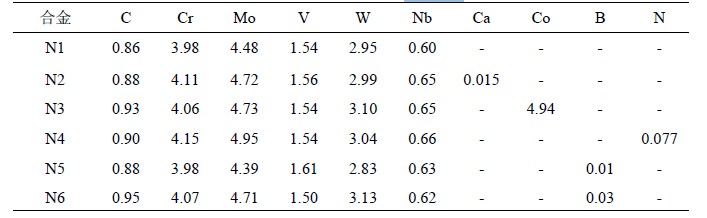

表Ⅵ 试验熔体的化学成分,计算含碳量和硬化温度
表Ⅵ 试验熔体的化学成分,计算含碳量和硬化温度
假设钒形成V4C3,两个钨原子或两个钼原子中每一个原子都结合了M6C中的一个碳原子,并且铬大部分以Cr23C6沉淀,得出等效碳含量。铌以NbC形式存在。很显然这些值是估算出来的,因为高速钢中混合碳化物比这更为复杂。试验证明,在不含铌钢中,高的碳含量下必须要考虑采用铬来平衡碳。从这些考虑中,我们可以看到,含钒的钢种中,最低的平衡含碳量0.94%C,其它两种熔体的稍稍过渗碳,含碳量为1.05%和1.17%C。在含铌钢中,钢与较小的含碳量1.10%平衡。与此同时,另两种证实为,一个是含碳量不足;另一个是含碳量稍过高。
在所有的六组试验熔体中,含碳量的增加导致铸态的MC-碳化物的长大。在过饱和状态,较弱的碳化物形成元素除了混合进NbC以外,还混合进MC,以及M6C-碳化物。在NbC中,更纯的一次碳化物随着含碳量的增加,在熔体中沉淀下来。正如预期的,无铌钢中更高的含碳量,导致了淬火态中残余奥氏体比例更高。当稍稍过渗碳时,可以得到最大的二次强化。

更多信息
请直接与我公司服务人员联络(热线电话:0510-83632628),以获得更多的有关高速钢中铌作用、粉末高速钢、粉末工具钢、日本不二越高速钢、美国熔炉斯伯粉末工具钢、硬质合金、钨钢、无磁模具钢、基体钢、基体高速钢、高速钢刀具以及其它高品质高速钢、工具钢和硬质合金的选择、应用、热处理工艺及库存等相关资料。
资料来源:东莞市弘超模具科技有限公司
『版权所有,转载或引用请注明链接和出处』

Copyright © 2002-2009 hc-hss.com 弘超高速钢 版权所有

版权所有:东莞市弘超模具科技有限公司 技术支持:搜优网络优化 日本不二越株式会社 粤ICP备2024283337号

全国统一服务热线:400-699-1286

主页 | 走进弘超 | 产品展示 | 新闻动态 | 技术服务 | 人才中心 | 案例展示 | 设备展示 | 综合服务 | 在线留言
